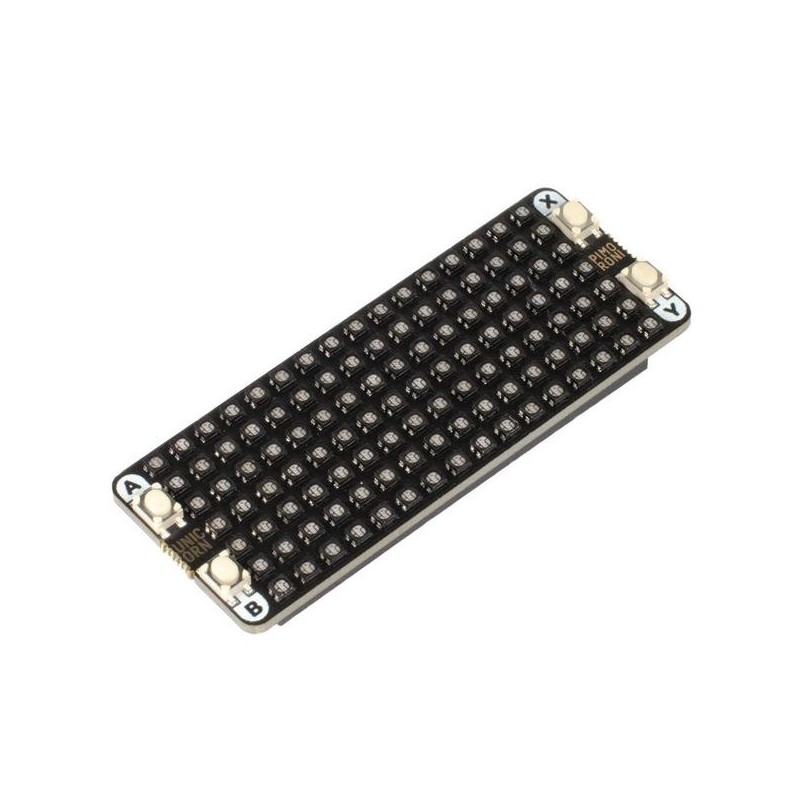

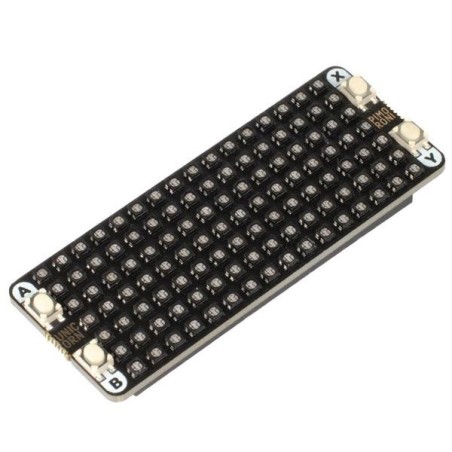

Pico Unicorn Pack - PIM546

Dit is wat Pimoroni erover zegt:

Een sprankelende matrix van meer dan honderd fantastische RGB-LED's voor al je regenboogbehoeften en enkele handige knoppen - perfect formaat voor de Raspberry Pi Pico!

We hebben onze vertrouwde Unicorn-opstelling aangepast zodat deze mooi op de achterkant van je Pico past - met een opgeruimde 7x16 matrix (dat zijn 112 RGB-leds!) is het zeker de chicste rugzak die er is. De vier drukknoppen kunnen worden gebruikt om tussen modi te schakelen, als controller voor eenvoudige games of om de helderheid aan te passen.

Het is mogelijk om de kleur en helderheid van elke LED afzonderlijk te regelen, zodat u deze kunt gebruiken om animaties, tekst, eenvoudige afbeeldingen en meer weer te geven. Maak een mini-foto-FX-lamp, een slim statuslampje voor Zoom, gebruik het om kleurrijke scrollberichten op je koelkast weer te geven of geniet gewoon van een paar mooie animaties.

Raspberry Pi Pico niet inbegrepen.

Features

• 16x7 matrix of RGB LEDs (112 total)
• Individual colour/brightness control of each LED
• 4 x tactile buttons
• Pre-soldered female headers for attaching to Pico
• Compatible with Raspberry Pi Pico.
• Fully assembled
• No soldering required (as long as your Pico has header pins attached).
• Dimensions: approx 62mm x 25mm x 10mm (L x W x H, including headers and buttons)

Getting started

De labels aan de onderkant van Pico Unicorn Pack laten je zien in welke richting deze op de Pico gezet moet worden - zorg ervoor dat de USB-poort overeenkomt met de markeringen op het bord.

De eenvoudigste manier om aan de slag te gaan met Pimoroni Pico-add-ons is door de aangepaste MicroPython-firmware te downloaden en naar uw Pico te kopiëren. Klik hier voor de tutorial (ook voor beginners)!!

Pinout

Pico Unicorn Pack stuurt zijn display aan via de PIO-functie van de RP2040.

Het display wordt rij voor rij bijgewerkt (maar erg snel, dus je merkt het niet!) Door een van de SR1..7 pinnen te selecteren die de rijaandrijvende FET's besturen.

Kolomgegevens worden via SIN / SCLK in schuifregisters ingevoerd en vervolgens LATCH vastgehouden tijdens weergave. BLANK stelt de kolomaandrijvende FET's in staat om de LED's in te schakelen en het beeld te produceren.

De vier schakelaars zijn bedraad als SW_A, SW_B, SW_X en SW_Y.

Stroom wordt geleverd via VSYS, wat betekent dat u Pico Scroll Pack zowel op USB-voeding als op externe voeding kunt gebruiken (zolang ze 3V + kunnen leveren), waardoor het ideaal is voor projecten op batterijen.

[...]

Gebruikmaken van de programmeerbare IO's (PIO's) van de RP2040

Wat interessant is, is dat deze LED's worden aangestuurd door de programmeerbare IO op de RP2040, wat betekent dat ze op de achtergrond worden bijgewerkt met zeer weinig CPU-gebruik. De programmeerbare IO's zijn zo snel dat we een resolutie van 14 bits kunnen bereiken in plaats van de 8 bits die u normaal krijgt met LED-stuurprogramma's.

We gebruiken deze extra bits resolutie om gammacorrectie toe te passen op de weergegeven kleuren, wat betekent dat verlopen vloeiend en lineair zijn.

Dit betekent dat de LED's uitstekend presteren door hun volledige helderheidsbereik in plaats van slecht te zijn in het omgaan met lagere helderheidsniveaus. U hoeft zich niet echt druk te maken om de details (hoewel we denken dat ze interessant zijn!), aangezien de softwarebibliotheek van Pimoroni het allemaal op de achtergrond voor u afhandelt.
